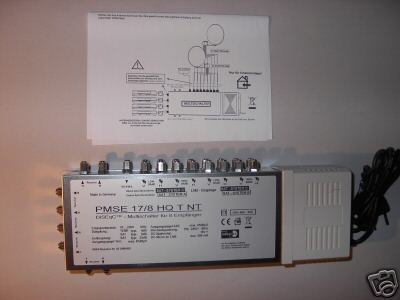

aren Posted November 19, 2007 Share Posted November 19, 2007 Kann die DVBViewer-Software mit einer Technotrend S 3200 solche 17/8 Multischalter erkennen und vollkommen funktionieren lassen ? (Diseqc 2.0 ?) Vielen Dank für eure Erfahrungen... Alain RENAULD aus Frankreich IDTE 17/8 Multischalter Gewicht 500 Gramm IDTE 17/8 Multischalter 17 Eingänge - 8 Ausgänge 16 LNB Eingänge 950-2300 MHz (4 x Quattro oder 8 x Twin/Dual) Multischalter 17in/8 out mit Netzteil 17 Eingänge – 8 Ausgänge 16 LNB Eingänge 950-2300 MHz (4 x Quattro oder 8 x Twin/Dual) 1 Eingang terrestrisch 5-862 MHz 16 Ausgänge 5-2300 MHz. (10-14,5/16,5-20V + 0/22 KHz + DiSEqC 1.0 & 2.0 Dämpfung bei 950-2300 MHz: 5 db Bei 5-862 MHz: 3 dB Entkopplung: 30 dB Ausgangspegel: 80 dB LNB-Versorgung: 1600 mA max. Stomverbrauch bei Vollast 45 VA. Geeignet für den Empfang von 4 Satelliten. Sat-ZF-Verteilung bis zu 8 Teilnehmer. Als Besonderheit besitzt dieser Multischalter Pegelsteller um die Eingangssignalstärke der LNB`s anzugleichen. Weiter können Sie mit dem eingebauten 22 KHz Generator jedes handelsübliche LNB betreiben; stromsparendes Schaltnetzteil. Pegelsteller um die Eingangssignalstärke der LNB`s um bis zu 15 dB abzudämpfen. Kurzschlusssicherung mit akustischer Warnung VIALUNA SMS 1708 HDpro: Multischalter für 4 Satelliten auf 8 Teilnehmer. 36 Monate Garantie! HDTV & Premieretauglich mit Stromspar-Schaltnetzteil mit Standby-Funktion. Geringe Anschlußdämpfung im Sat-Bereich! Erweiterbar! Kurzbeschreibung: VIALUNA SMS 1708 HDpro Multischalter zur Verteilung von 4 Satelliten auf 8 Teilnehmer. Erweiterbar mit Kaskadenbausteinen SMK 1704, 1708 verteilt 16 Sat-Ebenen (4 Quattro-LNB / 4 Satelliten) & einen terrestrischen Eingang auf 8 Empfänger für 4 Quattro LNB SAT aktiv - geringe Anschlußdämpfung Terr. aktiv - geringe Anschlußdämpfung moderne Mikrowellenschaltkreise digital und analog Schaltnetzteil - Stromsparend - Standby Premieretauglich HDTV tauglich Energiesparender Kompakt-Multiswitch für die Verteilung von 16 SAT-ZF-Ebenen (4 Quattro-LNB/Satelliten) auf 8 Receiver, BK- und Rückwegtauglich. Der Multischalter ist erweiterbar (kaskadierbar) mit den Kaskadenbausteinen Vialuna SMK 1704 oder 1708, auch mehrfach für größere Anlagen. In Verbindung mit vier beliebigen Quattro-LNB können Sie mit diesem Multischalter alle digitalen und analogen Programme von vier Satelliten Ihrer Wahl, einschließlich natürlich HDTV-Sendern und Premiere, auf 8 Receivern empfangen. Am terrestrischen Eingang können Sie zusätzlich noch eine Radio-Antenne oder eine vollwertige terrestrische Dachantenne (UHF/VHF) anschließen. Das Signal des terrestrischen Eingangs wird zudem noch verstärkt. Ein sehr guter Multischalter der in Deutschland entwickelt wurde und mit modernster Fertigungstechnik produziert wird. Durch modernste Halbleitertechnik und spezielle Mikrowellenschaltkreise überzeugt der Multischalter mit sehr guten technischen Werten und einem sehr geringen Strombedarf. Das integrierte energiesparende Schaltnetzteil mit Standby-Schaltung wurde neu entwickelt und bleibt durch die hohe mögliche Stromabgabe von max.1300mA bei 220 Volt Netzspannung selbst bei hohen LNB-Stromanforderungen stabil und ist Kurzschlussfest. Ein modernes Verstärker / Filter-Konzept verbessert wesentlich die Intermodulationseigenschaften des Multischalters. Die Vialuna SMS 9xx und 17xx Multiswitche unterstützen DiSEqC 2.0; das heißt, sie unterstützen die bidirektionale Kommunikation zwischen Receiver und Multiswitch. Bei Bedarf können Sie den oben genannten Multischalter jederzeit mit einem unserer Kaskadenbausteine um weitere Teilnehmeranschlüsse erweitern. Kaskadensysteme können Sie entweder zentral an einer Stelle (z.B. Dachboden) unterbringen und von dort aus die Kabel sternförmig zu den Teilnehmern führen oder Sie können Etagenweise jeweils eine Komponente unterbringen und von dieser aus weiter verteilen. Die Kaskadenbausteine hängen bei der Etageninstallation an der Stammleitung die sich durch die Etagen zieht und verteilen dann in den Etagen an die Teilnehmer und schleusen die Stammleitung durch zum nächsten Baustein. Die Kaskadenbausteine benötigen unter normalen Bedingungen keine zusätzliche Stromeinspeisung. Wir helfen Ihnen auch gerne bei Großanlagen bis 240 Teilnehmer oder Hotelanlagen mit Satelliten-TV-Kopfstellentechnik. Multischalter (SMS) / Kaskaden (SMK) Beispiele: 5/20 = SMS 512 + SMK 508 5/32 = SMS 516 + SMK 508 + SMK 508 5/40 = SMS 516 + SMK 508 + SMK 508 + SMK 508 9/20 = SMS 916 + SMK 904 9/20 = SMS 908 + SMK 908 + SMK 904 9/40 = SMS 916 + SMK 908 + SMK 908 + SMK 908 17/20 = SMS 1708 + SMK 1708 + SMK 1704 17/24 = SMS 1708 + SMK 1708 + SMK 1708 17/40 = SMS 1708 + SMK 1708 + SMK 1708 + SMK 1708 + SMK 1708 MCK HQ Multiswitch 17/8 NT Multischalter zur Verteilung von 4 Satelliten auf 8 Teilnehmer. verteilt 16 Sat-Ebenen (4 Quattro-LNB / 4 Satelliten) & einen terrestrischen Eingang auf 8 Empfänger für 4 Quattro LNB digital und analog Schaltnetzteil - Stromsparend - Standby Premieretauglich HDTV tauglich Anleitung und Hinweise zum Betrieb Made in Germany Energiesparender Kompakt-Multiswitch für die Verteilung von 16 SAT-ZF-Ebenen (4 Quattro-LNB/Satelliten) auf 8 Receiver. Unter Verwendung von DC-geblockten Abschlußwiderständen auch als 13/8er Multischalter verwendbar. In Verbindung mit einem beliebigen Quattro-LNB können Sie mit diesem Multischalter alle digitalen und analogen Programme von zwei Satelliten Ihrer Wahl, einschließlich natürlich HDTV-Sendern und Premiere, auf 8 Receivern empfangen. Am terrestrischen Eingang können Sie zusätzlich noch eine Radio-Antenne oder eine vollwertige terrestrische Dachantenne (UHF/VHF) anschließen. Ein sehr guter Multischalter der in Deutschland produziert wird und durch modernste Halbleitertechnik mit sehr guten technischen Werten und einem sehr geringen Strombedarf überzeugt. Integriertes energiesparendes Schaltnetzteil mit Standby-Schaltung. Der Multiswitch unterstützt DiSEqC 2.0; das heißt, er unterstützt die bidirektionale Kommunikation zwischen Receiver und Multischalter. technische Daten: Varianten/Längen: Frequenzbereich: 47 ~ 2200 MHz Anschlussdämpfung SAT: 5 dB Anschlussdämpfung Terr.: 4 dB Selektion SAT / Terr.: > 35 dB Entkopplung SAT/SAT: > 25 dB Entkopplung Terr./SAT: > 25 dB Ausgangspegel SAT: max. 95 dBµV Ausgangspegel Terr.: max. 87 dBµV Teilnehmerausgänge: 8 Schaltnetzteil: Energieschonend & Kurzschlussfest LNB-Stromabgabe: max. 900 mA Leistungsaufnahme: Betrieb: ca. 23 W Standby: ca. 2 W ausführliche Anleitung und Hinweise zum Betrieb DVB-S und HDTV DVB-S2 Gewicht: 860 g Abmessungen LxBxH: 33,8 x 12,6 x 5,7 cm Resch HCS 178 HQ Multischalter 17/8 Die neue HQ - Schaltergeneration von Resch ist im Preis / Leistungsverhältnis nicht zu Toppen. 5 Jahre Herstellergarantie - Made in Germany! Der Schalter dient zum Verteilen von 16 Sat-Ebenen (4 Satelliten) auf bis zu 8 Teilnehmer. Es können analoge, digitale oder auch HDTV Receiver versorgt werden. Das angeflanschte Schaltnetzteil sorgt für zuverlässige Spannungsversorgung im System und einen niederen Stromverbrauch. Spitzenwerte in Sachen Auskoppeldämpfung und Stabilität zeichnen den Schalter aus. Durch Kaskadenbausteine ist der Schalter erweiterbar. Fragen Sie bitte an! Technische Daten: Analog & Digital & HDTV Tauglich Eingangsfrequenz Terrestrisch: 47-862 MHz Eingangsfrequenz Sat: 950-2200 MHz Ausgänge: 47-2200 MHz Abzweigdämpfung: Terrestrisch 0dB (aktiv) Abzweigdämpfung: Sat -5dB Entkopplung H/V: >30dB Entkopplung Sat/ Terr.:>25dB Stromverbrauch mit Quattro LNB: ca. 14 Watt (gemessen mit 4 x Quattro LNB) Netzteil Eingang 200-240V/ 50...60Hz max. LNB- Strom 1200mA Abmessungen ca. B x T x H - 365mm x 140mm x 60mm 5 Jahre Herstellergarantie! EMP-Centauri (Gigant) Multischalter 17/8 - EMP (Gigant) Multischalter 17/8, super Markenware - Zum Empfang von vier Satelliten, für 8 Teilnehmer! Sat-Multischalter mit 17 Eingängen (16 x Sat, 1 x Terrestrisch) und 8 Ausgängen (Receivern). Für die Innenmontage mit angebautem Netzteil. Dieses moderne Multischalter-Modell sollte mit vier „Quattro" LNBs betrieben werden, da die Signale denn am besten getrennt werden! Der Multischalter ermöglicht den Anschluss von zwölf unterschiedlichen Signalgruppen (Receivern!), es ist also möglich alle Kanäle der angeschlossenen Antennen an jedem Satellitenreceiver zu empfangen. Die Netzteileinheit ist mit einer elektronischen Sicherung mit optischer und akustischer Signalisierung geschützt. Eine Leuchtdiode am Netzteil signalisiert die Betriebsbereitschaft. Im Falle eines Kurzschlusses am Ausgang des Netzteiles, z.B. im Multischalter oder an einem der LNB-Eingänge erlischt diese Leuchtdiode und es ertönt ein Warnsignal. Nach trennen des Netzteiles vom Netz und Beseitigung des Kurzschlusses kann der Multischalters nach einer Minute erneut an das Netz angeschlossen werdenTechnische Daten: Eingänge: 17 (16 x Sat, 1 x Terrestrisch) Ausgänge: 8 (Es können 8 Receiver angeschlossen werden!) LNB Eingang (SAT): 950 - 2300 MHz Terrestrischer Eingang: 40 - 862 MHz Ausgang x 8: 40 - 2300 MHz LNB Spannung: 10-14,5 / 15,5-20,0 V 0/22kHz + DiSEqC 1.0 & 2.0 Eingangsdämpfung 950 - 2300 MHz: 0 dB typ. Eingangsdämpfung 40 - 862 MHz: -3 dB typ. Entkopplung: 30 dB typ. Max. Ausgangspegel: 80 dBuV Stromaufnahme: 45 VA max. MME MS 178 HQ Multischalter 17/8 (4xSat, 1xTerr. an 8 Receiver) Dieser absolute High-Quality Multiswitch ist DiSEqC Version 2.0 und abwärtskompatibel, HDTV kompatibel. Wir empfehlen zu diesem Multischalter, den Einsatz von universal Quattro LNBs. Technische Daten: Eingänge: 16 (16 x Sat, 1 x Terrestrisch) Ausgänge: 8 (Es können 8 Receiver angeschlossen werden!) LNB Eingang (SAT): 16 x 950 - 2200 MHz Terrestrischer Eingang: 1 x 47 - 862 MHz Ausgang: 8 x 47 - 2200 MHz Schaltspannung: 14 V-18 V +/-1 V, 0-22 kHz Umschaltkriterien: DiSEqC2.0,Polarisation,Band,Position, Option Abzweigdämpfung ( SAT ): 5 dB +/-2,5 dB Abzweigdämpfung ( TERR ): 1 dB +/-2 dB Entkopplung ( H/V ): >30 dB Entkopplung ( SAT/TERR ): >25 dB Ausgangspegel: max. 90 dBµV Stromaufnahme /Ausgänge): < 65 mA (Receiver) Fernspeisestrom ( LNB): max. 1500 mA Netzgerät ( Input ): 100-240 V, 50-60 Hz Netzgerät ( Output ): 15 V, 1,5 A Abmessungen: 365 x 83 x 60 mm - Made in Germany - 3 Jahre Garantie - Stromspar Netzteil - ... Quote Link to comment
