DVB-Stick ohne 5Volt-Offset

[halalev]

Hi!

Du möchtest mit Deinem Laptop und 'nem DVB-Stick "draußen" Glotze schauen; aber:

- Der Stick hat keinen sog. "DC-Offset" (keine 5Volt am Antenneneingang des Sticks, um damit eine aktive Antenne zu betreiben).

- Mit der beigelegten passiven Antenne (eher so'n Stäbchen) gibt's aber, ob der Empfangssituation, Diskontinuitäten.



Lösung:

Eine LowTech-Stromversorgung für eine aktive Antenne - hier mal am Beispiel der "Technisat Digiflex TT2", die eine Buchse für ein externes Netzteil hat. Jetzt wäre es aber albern, eine Kabeltrommel für ein Netzteil anzuschleppen ...

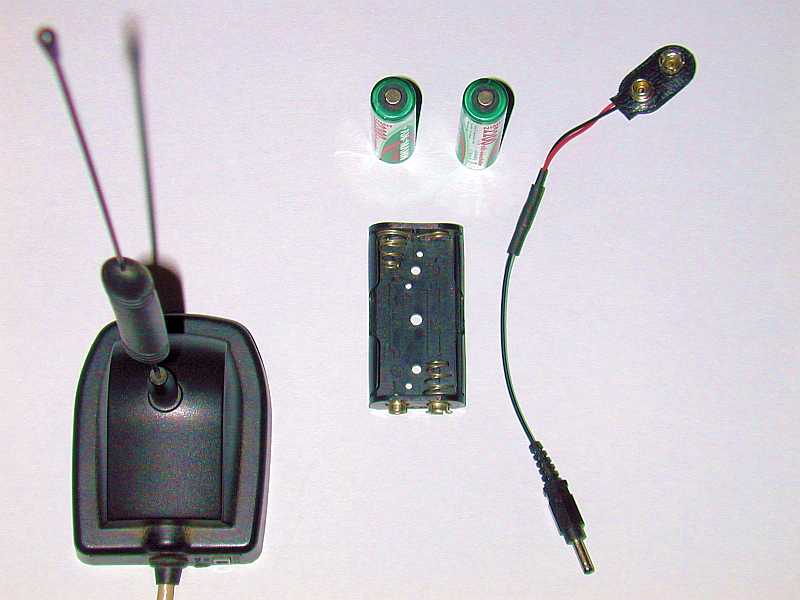

Bauteile:

- Ein passender DC-Stromversorgungsstecker

- Ein 2 x AA - Batteriehalter (in die allerdings Akkus gehören - Batterien sind "bäh"); reicht allemal ...

- ggfls. ein Batterieclip (wie hier im Beispiel)

- 2 Akkus (oder als Reserve mehr - ein vernünftiges minus-Delta-U - Ladegerät sollte wohl <fast> jeder besitzen)

- etwas Geschick mit 'nem Lötkolben

- Ein Voltmeter zur Überprüfung der Spannung (Polarität)



- und natürlich (hier zB.) die TTS2 - Antenne

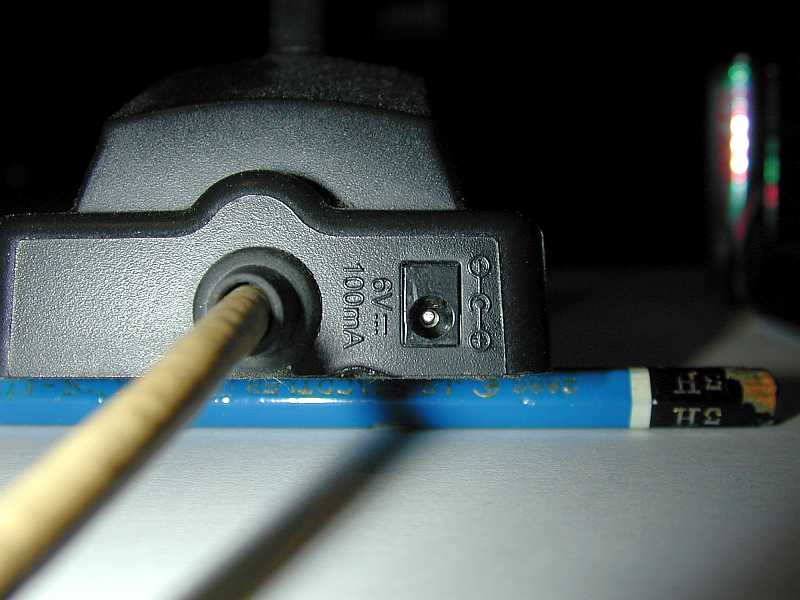

1. Peinlich genau die Polarität der Eingangsbuchse der Antenne einprägen (meist durch Symbole gekennzeichnet).

Meist: Der Pin =" + "; Ring = " - " -> überprüfen.

2. Entsprechend die DC-Buchse mit dem Batterie-Halter verlöten

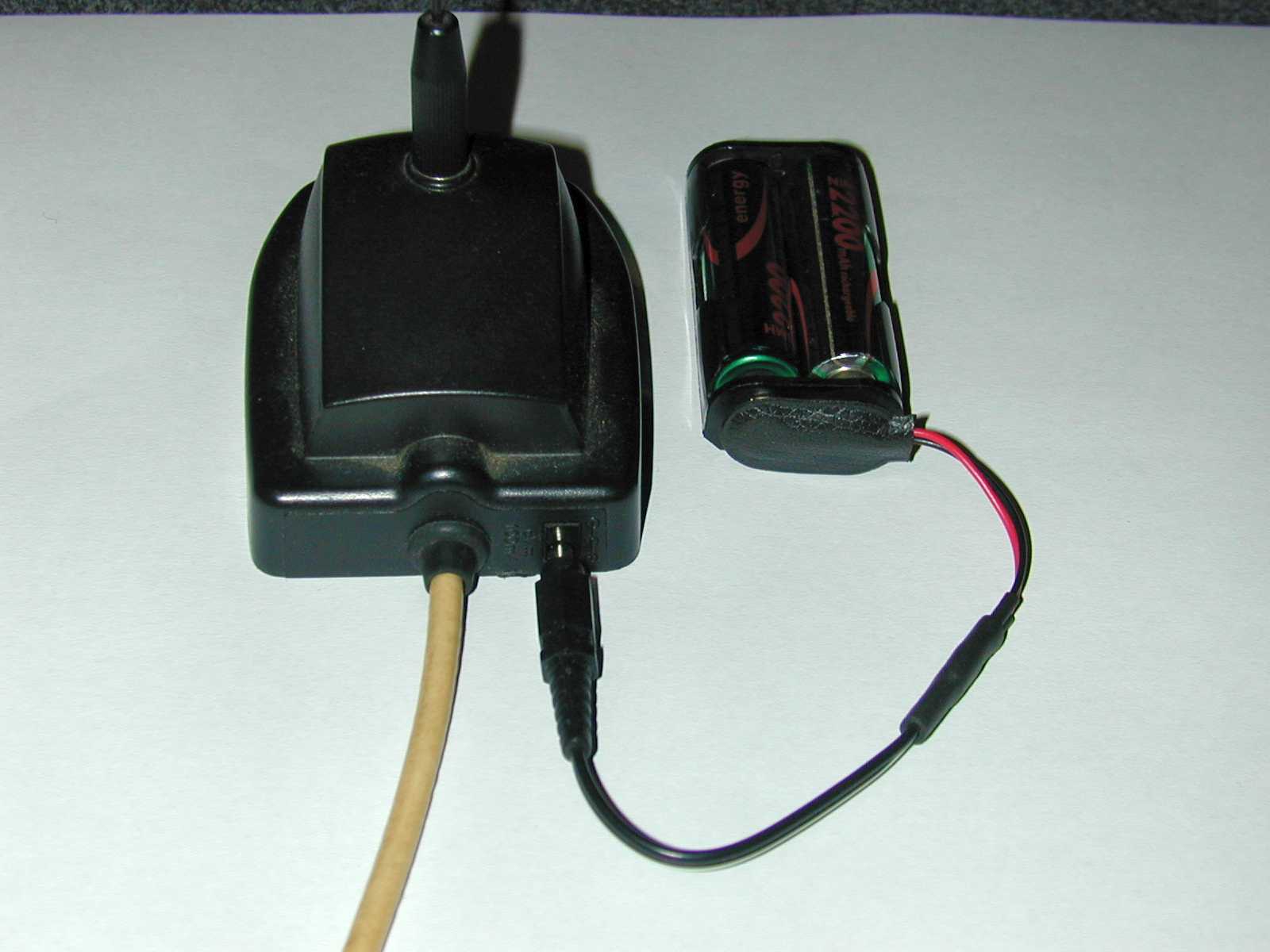

3. Akkus einlegen und nochmals mit Voltmeter die Polarität überprüfen und erst dann zusammenstecken.



Anschließend den DVBViewer, wie gewohnt starten.



Da die Antenne jetzt nur noch mit ca. 2,5Volt versorgt wird (was für die Antennenspannung allemal ausreicht), fließt nur noch ein Strom von ca. 20mA (Herr Ohm läßt grüßen); sodaß ca. 100 Stunden ungestörter DVB (-T) - Genuß möglich ist ...



mfG



PS: Alternativ kann auch ein USB-Kabel geschlachtet werden und die 5Volt - Leitung (aber nur die - ausmessen !!!) zusammen mit einer Masse an einen DC-Stecker gebraten werden; dann übernimmt der Laptop die Versorgung der Antenne via USB ...



Disclaimer: Wenn dabei die Bude abbrennt, der Laptop ins Nirvana verschwindet oder die Antenne abfackelt ... Dein Problem ... und komm' hier nich' mit "..." ...
